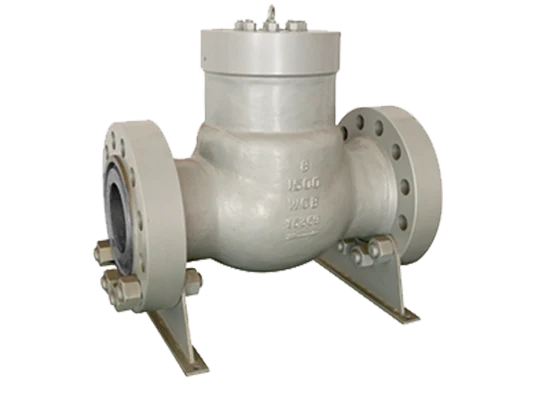

A csekkszelep típusaként az 1500 font lengőkar -szelep a lengőterületet használja a tömítőszerkezetként. , és a szénacélt használja testnyagként. A LYV®️ 1500 font Swing -ellenőrző szelep megfelel a szabványoknak, például API, DIN. A termés méretét az NPS2 hüvelyk és a 24 hüvelyk között, a DN50 -ig terjed. A nyomásértékelés az ANSI 150 font, 300 font és PN10, PN16, PN25, PN40.

Előírások

Szelep típusa:

Ellenőrizze a szelepet

Tömítés tervezés:

lengőkezelék

Üzemeltetési:

0

Anyag:

szénacél

Norminális mérettartomány:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600, DN600, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Nyomásértékelési tartomány:

ANSI osztály 150LB/300LB
PN10 / PN11 / PN15 / PN25 / PN40

Testanyagok:

Casting szénacél, alacsony hőmérsékletű szénacél, rozsdamentes acél
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

DISK ANYAGOK:

Casting szénacél, alacsony hőmérsékletű szénacél, rozsdamentes acél
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Ülés/pecsét anyagok:

Overlay, csillag, teflon, laminált
13CR, STL4/STL6, PTFE/RPTFE, 420+grafit/304+grafit/316+grafit/…

Tengely/szár anyagok:

Kovácsolt szénacél, alacsony hőmérsékletű szénacél, duplex rozsdamentes acél, martenzitikus
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Szabványok Megfelelő:

API,

Alkalmazási hatókör:

Olaj- és gáz, petrolkémiai, energiatermelő, víz- és szennyvízkezelés, szén vegyi anyag

Mi az a ellenőrző szelep?

A ellenőrző szelep egy olyan szelep, amely állandó irányban tartja a folyadékáramot. Van egy funkciója, hogy megakadályozzák a visszaküldést. A tárcsát a folyadéknyomás nyitja meg, de amikor hátrafelé áramlik, a tárcsa szorosan érintkezik a test ülésén a háttérnyomással, hogy megakadályozzák a visszaáramlást.

Mi az a lengőkendező szelep?

A lemez alakú lemez egyik végén „csuklósító” lengőkar-szelepet úgy terveztek, hogy szabadon felfüggeszthető legyen egy testből vagy más tárgyból. Kis nyomáscsökkenéssel és olyan szerkezetével rendelkezik, amely megkönnyíti a folyadék áramlását. Használható nemcsak a vízszintes csövekhez, hanem a függőleges csövekhez is (alulról felfelé folyik).

Mi az a lift -ellenőrző szelep?

A szárot, a kézikerét és a lemezt eltávolítják a gömbszelepről és lefedik. A leggyakoribb típus a furat, amelynek nagy folyadék-rezisztenciája van és kisebb.

Mi az ostya -ellenőrző szelep?

A test ostya alakú, sokkal vékonyabbá és könnyebbé teszi, mint a hagyományos ütéscsillapító ellenőrző szelepek. Ez egy multifunkcionális, nagy teljesítményű, sokkoló, beépített bypass áramkörrel és kiváló tömítési teljesítménygel rendelkező, vékony kevertségének ellenére.

Mi az a golyóellenőrző szelep?

A gömbszelep korongja gömb alakú, amely szabadon van az áramlási úton, és a saját súlya alatt gördül, amikor a folyadéknyomás elveszik, blokkolja az áramlási utat és megakadályozza a visszaküldést. Amikor a szeleptest teljesen kinyílik, az áramlási út lineárisan van rögzítve, majdnem megegyezik a furat áramlási útjával. Az áramlási út kevésbé ellenáll, és nem hajlamos idegen anyagokra, mogyákra stb., És elsősorban a csatornákra használják.
