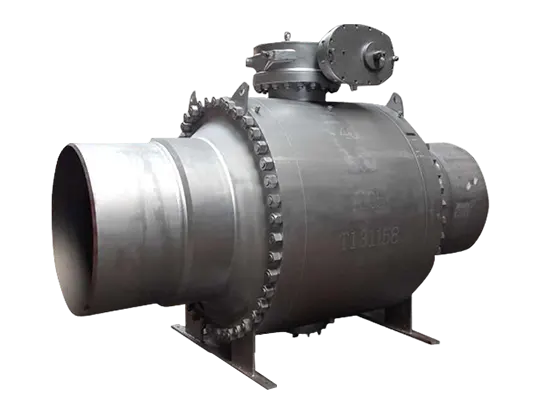

BW végcsonkra szerelt golyósszelep

Termék bemutatása

A LYV® BW végcsonkra szerelt golyósszelep két magkialakítás révén szisztematikusan megoldja a nagynyomású csővezetékek tömítési és szerkezeti kihívásait. A nagy teljesítményű tompahegesztett, csonkra szerelt golyósszelep tompahegesztéssel van összekötve, és integrálódik a csővezetékbe, hogy állandó szivárgásmentes tömítést érjen el.  Egyedülálló végtámasztópont-szerkezete a csővezeték hőtágulása és összehúzódása, önsúlya és vibrációja által generált hatalmas feszültséget a külső alapkeretre tudja irányítani, ezáltal hatékonyan védi a szeleptestet és a belső tömítéseket a deformációtól vagy sérüléstől. Ez a kialakítás biztosítja a szelep hosszú távú stabil működését kritikus és zord környezetben, például erőművekben, nagy távolságú petrolkémiai csővezetékekben és tengeri platformokon, jelentősen megnövelve a teljes csővezetékrendszer biztonságát és élettartamát.

A LYV®️ tompahegesztő végű, csonkra szerelt golyósszelep nagy teljesítményű termék, amely megfelel az olyan nemzetközi szabványoknak, mint az API-6A, API-6D, ASME-B16.34, ISO-17292 és így tovább.  A LYV®️ A csonkra szerelt golyóscsap API-6FA tűzvédelmi tanúsítvánnyal rendelkezik, amely bizonyítja, hogy a termék alkalmas különféle tűzbiztonsági alkalmazásokhoz.  A LYV®️, mint gyártó, amely csonkra szerelt golyóscsapot gyárt, NPS 2”-tól NPS 48”-ig, tengelyre szerelt golyóscsapot gyárt, a maximális nyomásérték elérheti a 2500 LB-t.  Ezenkívül a LYV®️ rendelkezik feltételekkel és tapasztalattal az alacsony hőmérsékletű, csonkra szerelt golyóscsapok gyártásához.  Vegye fel velünk a kapcsolatot további információkért.

Műszaki adatok

Jellemzők

■  Puha vagy fém ülés áll rendelkezésre

■  Tömör labda

■  RF, RTJ, BW csatlakozási felület

■  Két- vagy háromrészes test

■  Kétirányú szoros elzárás

■  Nulla szivárgás

■  Kettős blokkolás és kivérzés (DBB) / Double Isolation & Bleed (DIB)

■  Tűzbiztos védelem.

■ Alacsony üzemi nyomatékú kialakítás

■  Kifújásgátló szár kialakítás

A LYV® BW BW végcsonkra szerelt golyósszelep egy ipari szelep, amelyet kifejezetten a kemény munkakörülmények kezelésére terveztek. A "BW" azt jelzi, hogy a két vége tompahegesztéssel van összekötve, és a csőhöz hegeszthető, így állandó egységet alkot. A "végtámasztó felszerelés" egy független merev tartószerkezet meghosszabbítására utal a szelep meghajtó végén. Ennek a kombinált kialakításnak az a célja, hogy a csővezeték csatlakozásának abszolút tömítettségét és a szeleptest feszültségszigetelését egyszerre érje el.

Működési elve két lépésre oszlik: Először a szelep tompahegesztési nyílása a csővezetékhez van hegesztve, hogy szivárgásmentes, állandó csatlakozást képezzen. Másodszor, a kulcs „végponti támaszpont” szerkezete függetlenül van rögzítve a külső alaphoz. Amikor a csővezeték hatalmas tolóerőt hoz létre a termikus igénybevétel, az önsúly vagy a vibráció miatt, ez a támaszpont aktívan viseli és vezeti ezeket a külső erőket, lehetővé téve számukra, hogy megkerüljék a szelep belsejében lévő pontos szelepszárat és tömítési rendszert, és közvetlenül a külső szerkezetre továbbítsák. Így biztosítja, hogy a szelep továbbra is stabilan és rugalmasan nyitható és zárható legyen, ha csővezeték deformációnak van kitéve, és hosszú távú tömítést tartson fenn.
