Koncentrikus pillangószelep

A LYV® koncentrikus pillangószelepet a legmagasabb szabványok szerint gyártják, amit a minőség és a kiválóság iránti elkötelezettségünk támogat. Fejlett gyártási folyamatokat és szigorú minőség-ellenőrzést alkalmazunk annak biztosítására, hogy minden szelep megfeleljen vagy meghaladja az iparági referenciaértékeket. Szelepeink kivételes minőségűek, tartósság, teljesítmény és megbízhatóság tekintetében felülmúlják az iparág hasonló termékeit.

Kérdés küldése

Termék bemutatása

A LYV® egy professzionális koncentrikus pillangószelep-szállító Kínában. A 30 éves professzionális gyártási tapasztalattal, a fejlett CNC-feldolgozásra és a szigorú minőség-ellenőrzésre támaszkodva biztosítja, hogy a szelepek megfeleljenek a tartósság, a tömítési megbízhatóság és a szállítási hatékonyság tekintetében az iparág magas követelményeinek. Pillangószelepeinket aprólékosan kidolgozták, és betartjuk a szigorú gyártási szabványokat. Értékesítési csapatunk elkötelezett a személyre szabott szolgáltatások nyújtása mellett. A koncentrikus pillangószelepes megoldásokat személyre szabjuk, hogy megfeleljenek az Ön egyedi igényeinek és a várható alkalmazásoknak.

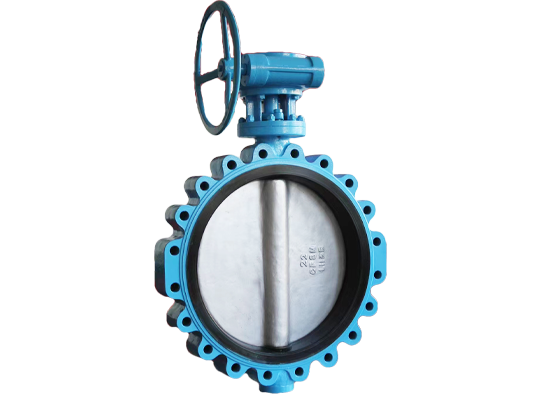

Ez a karimás végű koncentrikus pillangószelep klasszikus, központilag szimmetrikus szerkezetet vesz fel. A szelepszár és a pillangólemez koncentrikus kialakításával gyors nyitást és zárást, valamint stabil elzárást ér el. A szelepülék nagy teljesítményű elasztikus anyagból készült, amely szoros extrudálási tömítést képez, ha a pillangólemez zárva van, így biztosítva a szivárgásmentes teljesítményt normál hőmérsékleti és nyomási körülmények között. A szerkezet egyszerű és az áramlási ellenállás rendkívül alacsony, így különösen alkalmas vízkezelésre, HVAC és általános ipari csővezetékrendszerekre.

Műszaki adatok

Mérettartomány:

NPS 2”-48”; DN50-DN1200

Névleges nyomás:

150LB-600LB; PN6-PN64

Hőmérséklet tartomány:

-69℃~825℃ (a kialakítástól és az anyagtól függ)

Kapcsolatok vége:

Karima; Tompahegesztés; Ostya; Lug-ostya

Test anyagai:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

A lemez anyagai:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tömítőanyag:

VITON/NBR/EPDM

Ülés anyagai:

Integrál; 304/316/STL fedőhegesztés.

A szár anyagai:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Tervezési és gyártási szabvány:

API 609

Szemtől szembe szabvány:

EN558-1

Csatlakozási szabvány vége:

ASME B16.4

Vizsgálati és ellenőrzési szabvány:

API 598

Jellemzők

■ Kis méret és könnyű

■ Egyszerű karbantartás

■ Költséghatékony

■ Rugalmas vezérlés

Mi az a koncentrikus pillangószelep:

A pillangószelep egy negyedfordulatú szelep, amely a szelep tetején lévő kar vagy forgórész elfordításával szabályozza a víz áramlását. A leggyakrabban használt típus a koncentrikus pillangószelep, más néven nulla előfeszítésű pillangószelep, ahol a szelepszár és a tárcsa is a szeleptest közepén található. Forgó lemezt használ a média áramlásának szabályozására, ami a lemez vékonysága miatt kisebb ellenállást eredményez.

Hogyan működik (tömítés):

A koncentrikus pillangószelep a szeleptárcsa nyitási szögének beállításával működik, hogy szabályozza a közeg áramlását. Ha a tárcsa párhuzamos az áramlási útvonallal, a közeg akadálytalanul áthaladhat, és a szelep teljesen nyitva van. Amikor a tárcsa merőleges az áramlási útvonalra, teljesen blokkolja az áramlást, és a szelep teljesen zárva van. A szelepszár elforgatásával változtathatja a tárcsa szögét, ezzel szabályozva az áramlási sebességet. Zárt helyzetben a tárcsa éle szorosan rányomódik a szeleptest belső falán lévő tömítőgyűrűre. A tömítőgyűrű rugalmas elhajlása tömítést hoz létre, megakadályozva a közeg szivárgását.

Miért válassza a LYV®️ szelepeket:

Több mint 30 éve gyártunk karimás típusú koncentrikus pillangószelepet. A műhely 13000 négyzetméteren terül el, és több mint 50 fejlett CNC géppel rendelkezik. Mérnökeink és gyártócsapatunk gondoskodnak arról, hogy megrendelése kiváló minőségben és leggyorsabban kézbesítsen. A szelepszállítással is foglalkozunk. A koncentrikus pillangószelep buborékos tasakokba vagy papírba kerül, hogy a festék ne sérüljön meg. A szelepet rétegelt lemezzel is rögzítettük, miután a szelepet a dobozba helyeztük. A rétegelt lemez házát le kell festeni a szükséges jelöléssel, hogy a szelep ne sérüljön meg a szállítás során.

Mi a különbség a koncentrikus és az excentrikus pillangószelep között:

Összehasonlítási dimenzió	Koncentrikus pillangószelep (Centerline Butterfly Valve)	Excentrikus pillangószelep (egyszeres/kettős/háromszoros excentrikus)
Alapszerkezet	A szár, a tárcsa és a szeleptest középpontja egy vonalban van.	A szár közepe el van tolva a tárcsa és/vagy a szeleptest közepétől.
Tömítési elv	Kompressziós/kaparó tömítés: A tárcsa deformálja az ülést; állandó súrlódás működés közben.	Off-Seat/Súrlódásmentes tömítés: A tárcsa nyitáskor gyorsan leválik az ülésről, és csak záráskor összenyomódik; minimális súrlódás.
Kopás és élettartam	Az erős súrlódás gyorsabb kopáshoz és rövidebb élettartamhoz vezet.	A jelentősen csökkentett súrlódás kisebb kopást és lényegesen hosszabb élettartamot eredményez.

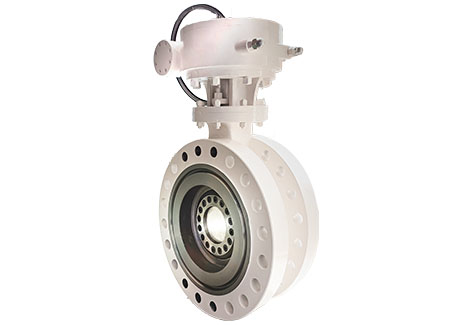

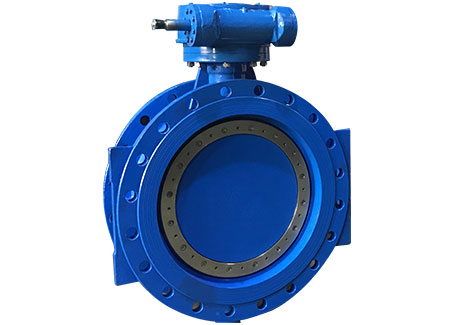

Megfelelő alkalmazások	Alacsony nyomás, környezeti hőmérséklet, általános tömítési követelmények (pl. vízkezelés).	Szélesebb kör. Dupla excenter: Közepes hőmérséklet és nyomás. Tripla excentrikus: Magas hőmérséklet, nagy nyomás, kritikus tömítés (pl. kulcsfontosságú csővezetékek olaj- és gáziparban, vegyiparban).
Tömítő anyagok	Elsősorban lágy tömítések (gumi, PTFE), a hőmérséklet korlátozza.	Szélesebb választék. A dupla/hármas excenter fém kemény tömítéseket használhat, amelyek ellenállnak a magas hőmérsékletnek.
Üzemi nyomaték	Nagyobb letörési nyomaték; működése viszonylag igényesebb.	Alacsonyabb üzemi nyomaték; könnyebb és könnyebb működés.
