Úszó golyós szelep

A LYV® egy kínai minőségi úszógolyós szelep gyártó. Ez az ipari lebegő golyósszelep automatikusan nyit és zár a folyadékszint változásának megfelelően. Ez az úszó típusú golyósszelep a szelep nyitását és zárását az úszógolyó felemelésével és leengedésével szabályozza, és olyan alkalmakra alkalmas, ahol a folyadékszintet automatikusan kell tartani, például víztartályok, medencék és egyéb víztároló rendszerek.

Kérdés küldése

Termék bemutatása

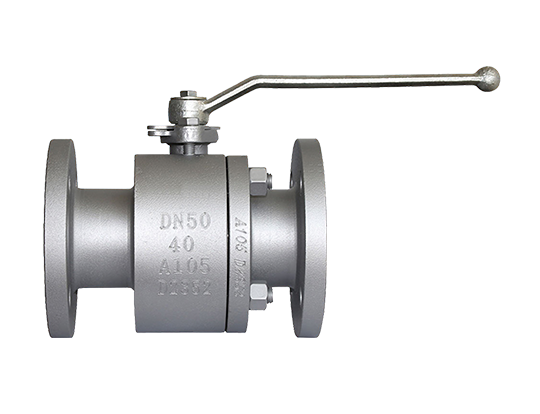

A LYV® Floating Ball Valve egy olyan típusú szelep, amely képes automatikusan fenntartani a stabil folyadékszintet. Egyszerű és strapabíró szerkezete van, és automatikusan, elektromos vagy kézi beavatkozás nélkül is működik. Hatékonyan megakadályozhatja a víztartály túlcsordulását vagy lefolyását, megtakaríthatja a kezelési energiát és csökkentheti a vízpazarlást.

Ennek a nagy teljesítményű lebegő golyósszelepnek a fő előnye a teljesen automatikus és rendkívül megbízható működési módban rejlik. Automatikusan nyílik és zár, a vízszint változását az úszógolyón keresztül érzékelve, és a teljes folyamat nem igényel áramot vagy kézi működtetést. Mechanikai szerkezete egyszerű és tartós, szinte nem igényel karbantartást, amivel hatékonyan megelőzhető az erőforrás-pazarlás vagy a nem szabályozott vízállás okozta berendezés-kockázat. A telepítés után hosszú ideig automatikusan működhet. Különösen alkalmas víztornyokhoz, víztároló tartályokhoz, tűzoltóvíz-tartályokhoz és egyéb olyan alkalmakhoz, amelyek folyamatos és stabil folyadékszintet igényelnek, így kezelési költségeket takaríthat meg és növeli a rendszer biztonságát.

A LYV® lebegő gömbcsapokat aprólékosan tervezték, hogy biztosítsák a kiváló minőséget és teljesítményt. Szigorú gyártási folyamataink és minőség-ellenőrzési intézkedéseink olyan termékeket eredményeznek, amelyek felülmúlják az iparág hasonló kínálatát. Ezek az úszó golyóscsapok több nemzetközi szabványnak is megfelelnek, mint például az API-6A, API-6D, ASME-B16.34 és ISO-17292. Ezenkívül megszerezték az API-6FA tűzvédelmi tanúsítványt, így alkalmasak a tűzbiztonságot igénylő alkalmazásokhoz. A LYV® úszógolyós szelepei kiváló minőségű tömítési megoldásokkal vannak felszerelve, amelyek lehetővé teszik, hogy megbízhatóan működjenek magas nyomású és magas hőmérsékletű környezetben. Számos tömítési lehetőséget kínálunk a különféle üzemeltetési követelmények kielégítésére. Kéremlépjen kapcsolatba velünkhogy megbeszéljük az Ön egyedi igényeit, és mi személyre szabunk egy úszó golyósszelepes megoldást, amely megfelel az Ön egyedi igényeinek.

Műszaki adatok

Mérettartomány:

NPS 1/2”-10”; DN15-DN250

Névleges nyomás:

150LB-1500LB; PN20-PN260

Hőmérséklet tartomány:

-46℃～121℃（a kialakítástól és a anyag)

Kapcsolatok vége:

Karima;.

Test anyagai:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Ülés anyagai:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

A labda anyagai:

ASTM A182 F304/F316

A szár anyagai:

ASTM A182 F304/F316

Tervezés és gyártás Szabvány:

API 6D

Szemtől szembe szabvány:

ASME B16.10/ EN558-1

Csatlakozási szabvány vége:

ASME B16.5/ ASME B16.25

Teszt és ellenőrzés Szabvány:

API 598

Jellemzők

■ Puha vagy fém ülés áll rendelkezésre

■ Reteszelő szerkezettel van felszerelve, amely megakadályozza a szelep véletlen működését.

■ RF, RTJ, csatlakozási felület

■ Egyszerű szerkezet, kompakt méret és könnyű kialakítás.

■ Kifújásgátló szár kialakítása, amely megakadályozza a szár kifújását a rendellenes belső nyomásemelkedés miatt, elkerülve ezzel a baleseteket.

■ Tűzbiztos és antisztatikus kialakítás.

■ A teljes furatú szelepkialakítás lehetővé teszi a csővezeték egyszerű áthelyezését, valamint alacsony áramlási ellenállással és nagy áramlási kapacitással rendelkezik.

■ Alacsony üzemi nyomatékú kialakítás

Mi az úszószelep:

Az úszó golyóscsap olyan, ahol a golyót nem egy csonk tartja a helyén. Normál üzemben ez a labda enyhén lebegését eredményezi. Ez azt okozza, hogy az ültetőmechanizmus összenyomódik az ahhoz nyomódó labda alatt. Ezen túlmenően, bizonyos típusoknál az ülésmechanizmus eloszlását okozó erő hatására (például a szelepen kívüli tűzből származó extrém hő hatására) a golyó egészen a fémtestig lebeg, amelyet úgy terveztek, hogy tömítsen a labdához, így némileg hibabiztos kialakítást biztosít.

Hogyan működik az úszószelep (tömítés):

Az úszó golyóscsap a golyóscsapok általános típusa. Működési elve az, hogy maga a golyó nem érintkezik közvetlenül a szeleptesttel, hanem a szelepülésekhez tömít. Amikor a szelep nyitva van, a golyó szabadon lebeghet a közegáram hatására, csökkentve a golyó és a szelepülések közötti súrlódást. Mivel a golyó szabadon úszhat, a szelepülékeknek bizonyos hézagot kell biztosítaniuk, és ez a szerkezeti kialakítás kiváló tömítési teljesítményt biztosít az úszó gömbcsapnak.

Miért LYV®️ szelepek:

Több mint 30 éve gyártunk golyóscsapokat. A műhely 13000 négyzetméteren terül el, és több mint 50 fejlett CNC géppel rendelkezik. Mérnökeink és gyártócsapatunk gondoskodnak arról, hogy megrendelése kiváló minőségben és leggyorsabban kézbesítsen. A szelepszállítással is foglalkozunk. A szelepeket buborékos tasakok vagy papír borítják, hogy a festék ne sérüljön meg. A szelepet rétegelt lemezzel is rögzítettük, miután a szelepet a dobozba helyeztük. A rétegelt lemez házát le kell festeni a szükséges jelöléssel, hogy a szelep ne sérüljön meg a szállítás során.

Fő külső és csatlakozó méretek

Dátum		Felülvizsgálat							által kitöltve	Ellenőrizte	Közzététel:
2024-április-03		Első szám							Őszinte	Lee	Őszinte

NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	tömeg (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	tömeg (kg)
PN16
-	15	115	95	65	45	-	16	4-Ф14	78	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	84	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	95	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	150	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	170	200	7.3
-	65	170	185	145	122	-	20	4-Ф18	195	240	11.7
-	80	180	200	160	138	-	20	8-Ф18	215	240	13.4
-	100	190	220	180	158	-	20	8-Ф18	250	280	15.7
-	125	325	250	210	188	-	22	8-Ф18	265	300	32.5
-	150	350	285	240	212	-	24	8-Ф22	270	300	42.5
-	200	400	340	295	268	-	26	12-Ф22	330	350	70
-	250	450	405	355	320	-	30	12-Ф26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-Ф14	103	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	112	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	123	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	156	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	172	200	7.3
-	65	170	185	145	122	-	22	8-Ф18	197	240	11.7
-	80	180	200	160	138	-	22	8-Ф18	222	240	13.4
-	100	190	235	190	162	-	24	8-Ф22	253	280	15.7
-	125	325	270	220	188	-	26	8-Ф26	275	300	32.5
-	150	350	300	250	218	-	28	8-Ф26	286	300	42.5
-	200	400	360	310	278	-	30	12-Ф26	340	350	70
-	250	450	425	370	335	-	32	12-Ф30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-Ф14	103	130	-
-	20	120	105	75	58	-	18	4-Ф14	112	130	-
-	25	125	115	85	68	-	18	4-Ф14	123	160	-
-	32	130	140	100	78	-	18	4-Ф18	150	160	-
-	40	140	150	110	88	-	18	4-Ф18	156	180	-
-	50	150	165	125	102	-	20	4-Ф18	172	200	-
-	65	170	185	145	122	-	22	8-Ф18	197	240	-
-	80	180	200	160	138	-	22	8-Ф18	222	240	-
-	100	190	235	190	162	-	24	8-Ф22	253	280	-
-	125	325	270	220	188	-	26	8-Ф26	275	300	-
-	150	350	300	250	218	-	28	8-Ф26	286	300	-
-	200	400	375	320	285	-	34	12-Ф30	340	350	-
-	250	450	450	385	345	-	38	12-Ф33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-Ф16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-Ф16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-Ф16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-Ф16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-Ф16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-Ф19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-Ф19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-Ф19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-Ф19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-Ф22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-Ф22.5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-Ф16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-Ф19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-Ф19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-Ф19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-Ф22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-Ф19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-Ф22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-Ф22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-Ф22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-Ф22.5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-Ф16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-Ф19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-Ф19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-Ф19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-Ф22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-Ф19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-Ф22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-Ф22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-Ф22.5	568	400	75

Mérnökcsapatunk még az adatlapot is lektorálta. A kézi bevitel során előforduló előre nem látható hibák azonban nem zárhatók ki. Ez a munkalap nem használható végrehajtható dokumentumként. A műszaki támogatásért kérjük, küldje el nekünk e-mailben a specifikációit. Mérnökeink elkészítik a rajzokat az Ön specifikációi szerint
