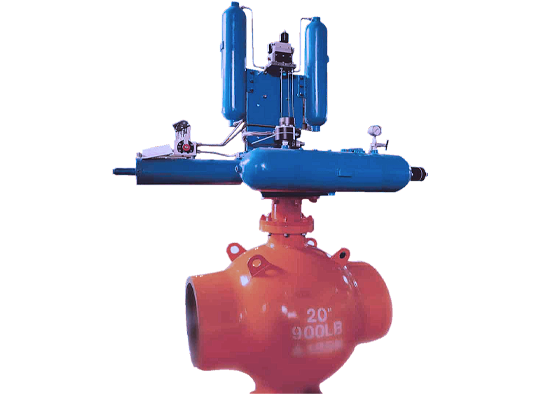

Gáz felett olaj működtetésű golyósszelep

Termék bemutatása

LYV®️ Gázzal olajjal működtetett golyóscsap önműködő szelepmozgatón keresztül. Maga a csővezeték közegének nyomása a szelep nyitását és zárását működteti. A termék közvetlenül a földgázt használja a csővezetéken belül a pneumatika levegőellátásaként. A teljes rendszer kialakítása nagy nyomáshoz. Levegőellátáson keresztüli szűrési folyamat dekompresszió nélkül. A gáz közvetlenül a gáztartályba és a nagynyomású szabályozószelep alkatrészekbe kerül. A vezérlőjel hatására a nagynyomású szabályozott gáz belép a megfelelő gáz/folyadék körbe. És a folyékony közeg izobár átvitelének elve a gáz/folyadék szinkron átvitel megvalósításához, amely a szelepmeghajtó berendezés hidraulikus hengerére hat és a szelepet vezérli.

A LYV®️ gázolajjal működtetett golyóscsap automatikusan felügyeli a csővezeték nyomását az automatikus zárás megvalósítása érdekében. A működési elv egyszerű, a vezérlés biztonságos és megbízható. És képes megfelelni a zord külső időjárási viszonyoknak. A termék csökkentheti a balesetek kockázatát és elkerülheti a katasztrófák további kiterjedését a távolsági szállítási csővezetékek és a veszélyes vegyi közegek csővezetékeinél.

Műszaki adatok

Mechanizmus típusa:

Scotch Yoke

Alkalmazható légnyomás-tartomány:

0,4-16 MPa

Alkalmazható levegőellátó közeg tartomány:

Nem savas gázok, például levegő, nitrogén, természeti gázok

Alkalmazható környezeti hőmérséklet tartomány:

-30 ℃ ~ 100 ℃, -55 ~ 150 ℃ (opcionális)

Védelmi osztály:

IP68

Robbanásbiztos minőség:

Exd IIC T4/T6

Kiegészítők:

Végálláskapcsoló, pozicionáló, elektromos csatlakozó.

Jel interfész:

USB/RS232/485

Tápegység:

Nagy energiájú akkumulátor, napelem, külső áramforrás.

Alkalmazható szeleptípus:

Golyóscsap/pillangószelep

Alkalmazható szelep mérettartomány:

DN50-DN600

Alkalmazható szelepnyomás tartomány:

150LB~1500LB, PN10~PN250

Csatlakozási szabvány:

ISO 5211

Jellemzők

■ Többirányú kézi szivattyú

■ Távoli helyi leválasztó váltószelep

■ Teljesen hegesztett hidraulikus henger

■ Pneumatikus vezérlőszelep

■ Gáz-/folyadéktartály

■ Pozicionáló

■ Párhuzamos scotch járom mechanikus szerkezet

■ Szigetszűrő

Hogyan működik a gáz-olaj feletti működtető?

Az olaj feletti gáz működtetők nagynyomású gázt használnak, amelyet a hidraulikafolyadék felett felfüggesztett csővezetékből táplálnak az aktuátor mechanikájának mozgatására.

Elérhető az Ön terméke egyszeres hatású formában?

Termékeink kettős és egyszeres működésű konfigurációkban is elérhetőek.
