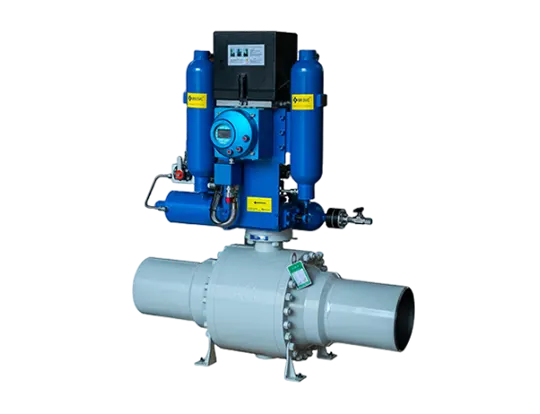

Gáz-olaj felett hegesztett golyóscsap

LYV®️ Gáz-olaj felett teljesen hegesztett golyóscsap önműködő működtetőn keresztül. Maga a csővezeték közegének nyomása a szelep nyitását és zárását működteti. A termék közvetlenül a földgázt használja a csővezetéken belül a pneumatika levegőellátásaként. A teljes rendszer kialakítása nagy nyomásra. Levegőellátáson keresztüli szűrési folyamat dekompresszió nélkül. A gáz közvetlenül a gáztartályba és a nagynyomású szabályozószelep alkatrészekbe kerül. A vezérlőjel hatására a nagynyomású szabályozott gáz belép a megfelelő gáz/folyadék körbe. És a folyékony közeg izobár átvitelének elve a gáz/folyadék szinkron átvitel megvalósításához, amely a szelepmeghajtó berendezés hidraulikus hengerére hat és a szelepet vezérli.

Kérdés küldése

Bevezetés

Termék bemutatása

LYV®️ Gáz-olaj felett teljesen hegesztett golyóscsap önműködő működtetőn keresztül. Maga a csővezeték közegének nyomása által a szelep nyitását és zárását működteti. A termék közvetlenül a földgázt használja a csővezetéken belül a pneumatika levegőellátásaként. A teljes rendszer kialakítása nagy nyomásra. Levegőellátáson keresztüli szűrési folyamat dekompresszió nélkül. A gáz közvetlenül a gáztartályba és a nagynyomású szabályozószelep alkatrészekbe kerül. A vezérlőjel hatására a nagynyomású szabályozott gáz belép a megfelelő gáz/folyadék körbe. És a folyékony közeg izobár átvitelének elve a gáz/folyadék szinkron átvitel megvalósításához, amely a szelepmeghajtó berendezés hidraulikus hengerére hat és a szelepet vezérli.

A LYV®️ Gas-over-Oil full hegesztett golyóscsap automatikusan felügyeli a csővezeték nyomását, hogy megvalósítsa az automatikus zárást. A működési elv egyszerű, a vezérlés biztonságos és megbízható. És képes megfelelni a zord külső időjárási viszonyoknak. A termék csökkentheti a balesetek kockázatát és elkerülheti a katasztrófák további kiterjedését a távolsági szállítási csővezetékek és a veszélyes vegyi közegcsövek alkalmazásaiban.

Műszaki adatok

Mechanizmus típusa:

Scotch Yoke

Alkalmazható légnyomás-tartomány:

0,4-16 MPa

Alkalmazható levegőellátó közeg tartomány:

Nem savas gázok, például levegő, nitrogén vagy földgáz

Alkalmazható környezeti hőmérséklet tartomány:

-30 ℃ ~ 100 ℃, -55 ~ 150 ℃ (opcionális)

Védelmi osztály:

IP68

Robbanásbiztos minőség:

Exd IIC T4/T6

Kiegészítők:

Végálláskapcsoló, pozicionáló, elektromos csatlakozó

Jel interfész:

USB/RS232/485

Power supply:

Nagy energiájú akkumulátor, napelem, külső áramforrás.

Alkalmazható szeleptípus:

Golyóscsap/pillangószelep

Alkalmazható szelep mérettartomány:

DN50-DN600

Alkalmazható szelepnyomás tartomány:

150LB~1500LB, PN10~PN250

Csatlakozási szabvány:

ISO 5211

Jellemzők

■ A: Többirányú kézi szivattyú

■ B: Távoli helyi leválasztó váltószelep

■ C: Teljesen hegesztett hidraulikus henger

■ D: Pneumatikus vezérlőszelep

■ E: Gáz-/folyadéktartály

■ F: Pozíciók

■ G: Párhuzamos scotch járom mechanikus szerkezet

■ H: Szigetelő szűrő

Hogyan működik a gáz-olaj feletti működtető?

A gázolajjal működő működtetők a hidraulikafolyadék felett felfüggesztett csővezetékből táplált nagynyomású gázt használják a működtető szerkezetének mozgatására.

Elérhető az Ön terméke egyszeres hatású formában?

Termékeink kettős és egyszeres működésű konfigurációkban is elérhetőek.
