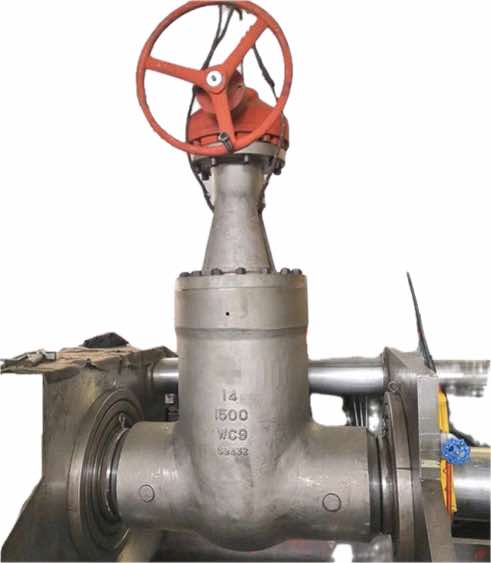

Nagynyomású tolózár

A LYV® Kína vezető minőségi nagynyomású tolózár beszállítója. Ez a tolózár egy csővezeték biztonsági védőelem, amelyet kifejezetten extrém nyomású munkakörülményekre terveztek. Tipikus ipari nagynyomású kapuszelepként megerősített szelepház-szerkezetet és többféle tömítési technológiát alkalmaz, hogy abszolút megbízható elzárást biztosítson 900 LB és 2500 LB és még magasabb nyomásszinteken. Legyen szó karimás nagynyomású tolózárról vagy nagynyomású tömített hegesztett tolózárról, kialakításuk lényege a szivárgásmentes és hosszú élettartamú nagynyomású tömítési megoldásban rejlik, amely a kulcsfontosságú csővezetékek sarokköve az energetikai, vegyi és egyéb területeken.

Kérdés küldése

Termék bemutatása

A LYV® nagynyomású tolózárat kifejezetten az ipari nyomás keménységének leküzdésére tervezték. Két fő csatlakozási formát kínálunk: karimás nagynyomású tolózárat és nagynyomású tömített hegesztett tolózárat, hogy megfeleljenek a különböző telepítési és állandó tömítési követelményeknek. Szelepteste kiváló minőségű kovácsolt acélból készült, és precíz megmunkáláson és hőkezelésen esett át, hogy biztosítsa a szerkezeti integritást folyamatos nagy nyomás alatt. A 900LB-2500LB nagynyomású kapuszelep specifikációi teljes mértékben lefedik a különféle összetett munkakörülményeket a közepes nyomástól az ultramagas nyomásig. A merev kapulemezen és az önzáró tömítésen keresztül a High Performance High Pressure Gate szelep szilárd és megbízható gátat épít a nagy nyomással szemben.

Műszaki adatok

Mérettartomány:

NPS 2”-24”; DN50-DN600

Névleges nyomás:

900LB-2500LB; PN150-PN420

Hőmérséklet tartomány:

-46℃～600℃ (a kialakítástól és az anyagtól függ)

Kapcsolatok vége:

Karima, hegesztett

Test anyagai:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Kaputárcsa Anyagok: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Ülés:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Tervezési és gyártási szabvány:

API600/API 6D

Szemtől szembe szabvány:

ASME B16.10

Csatlakozási szabvány vége:

ASME B16.5/ ASME B16.25

Vizsgálati és ellenőrzési szabvány:

API 598

Jellemzők

■ Ultramagas nyomású csapágyas szeleptest.

■ Több erősítésű tömítés.

■ Erózió- és kavitációgátló.

■ Merev kilökődésgátló szelepszár.

■ Gyors nyitás és zárás.

Melyek a nagynyomású tolózár tipikus alkalmazási forgatókönyvei?

● Olaj- és gázipar: olaj- és gázmezők kútfejei, nagynyomású gyűjtő- és szállítóvezetékek, repesztőberendezések és földgázsűrítő állomások, valamint egyéb ultramagas nyomású forgatókönyvek.

●Vegyészmérnöki és szénkémiai technológia: Nagynyomású szintézisreaktorok (például ammóniaszintézis, metanolszintézis), nagynyomású anyagszállító csővezetékek és karbamidüzemek be- és kimenete.

● Erőműrendszer: kazán tápvíz-rendszer, fő gőzvezeték, magas hőmérsékletű és nagynyomású bypass és erőmű-kisegítő rendszer.

●Nagynyomású tesztelő és kísérleti berendezések: Különféle folyamatvizsgáló áramkörök, próbapadok és folyadékvezérlő rendszerek, amelyeknek extrém nyomásnak kell ellenállniuk.

Mi a nagynyomású tolózár működési elve nagynyomású környezetben?

Nagy nyomású körülmények között a nagynyomású tolózár tolózára masszív ékként működik, amelyet a szelepszár hajt meg, hogy függőlegesen a két szelepülés közé kerüljön, így mechanikusan merev elzárás érhető el. Amikor a rendszer nyomása megemelkedik, a középnyomás a szelepülékre hat a kapulemez hátuljáról. Ez az erő egy további szorítóerővé alakul át, amely a szelepüléket a kapulemez tömítőfelülete felé tolja, "nyomás-rásegített tömítés" hatást hozva létre. A nagynyomású tömített hegesztett, hegesztett csatlakozású tolózáraknál a csővezetékbe integrálva teljesen kiküszöbölik az esetleges szivárgási pontokat a karimás csatlakozásnál, minimalizálva a nyomástartó határvonalat, és elvileg a legmagasabb szintű tömítési integritást érik el. Ezek jelentik a végső megoldást az ultramagas nyomású és magas kockázatú közepes csővezetékekhez.
