Mi az a csonkra szerelt golyósszelep, és miért számít ez az ipari áramlásszabályozásban?

Csavarcsonkra szerelt golyóscsapokkritikus szerepet játszanak a modern ipari áramlásszabályozó rendszerekben, különösen a nagynyomású, nagy átmérőjű és nagy távolságú csővezetékes alkalmazásokban. Az úszó gömbcsapokhoz képest ez a szeleptípus kiváló stabilitást, csökkentett üzemi nyomatékot és fokozott tömítési megbízhatóságot kínál. Mivel az olyan iparágak, mint az olaj- és gázipar, a petrolkémiai feldolgozás, az LNG és az energiatermelés továbbra is magasabb biztonsági és hatékonysági szabványokat követelnek meg, egyre fontosabbá válik a csonkra szerelt golyóscsapok szerkezetének, teljesítményének és kiválasztási logikájának megértése.

Cikk összefoglaló

Ez az átfogó útmutató elmagyarázza, hogy mi az a csonkra szerelt golyóscsap, hogyan működik, miért jobb teljesítménye a hagyományos lebegő golyóscsapoknál nehéz körülmények között, és milyen tényezőket kell figyelembe venni a választásnál. A cikk az alkalmazásokra, szabványokra, anyagokra, karbantartásra és gyakran ismételt kérdésekre is kitér, követve a Google EEAT elveit és a professzionális ipari szelepes gyakorlatokat.

Tartalomjegyzék

• Mi az a csonkra szerelt golyósszelep?
• Hogyan működik a csonkra szerelt golyósszelep?
• Miért stabilabb a csonkra szerelt golyósszelep?
• Melyek a legfontosabb szerkezeti elemek?
• Mely iparágak használnak csonkra szerelt golyósszelepeket?
• Hogyan hasonlítható össze a lebegő golyósszelepekkel?
• Milyen anyagokat és szabványokat használnak általában?
• Hogyan válasszuk ki a megfelelő csonkra szerelt golyósszelepet?
• Gyakran Ismételt Kérdések

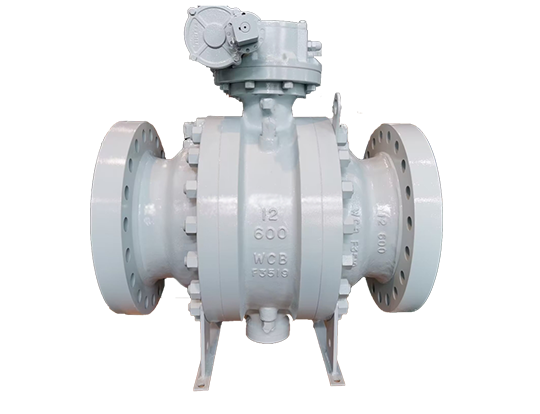

Mi az a csonkra szerelt golyósszelep?

A csonkra szerelt golyósszelep egy olyan negyedfordulatú szelep, amelyben a golyót mechanikusan rögzítik csavarok (tengelytámaszok) mind felül, mind alul. Az úszó golyóscsapokkal ellentétben a golyó nyomás alatt nem mozog. Ehelyett az ülések a golyó felé mozognak a tömítés elérése érdekében.

Ez a kialakítás jelentősen csökkenti a golyó és az ülések közötti súrlódást, így a csonkra szerelt gömbcsapok ideálisak nagynyomású, nagy furatú csővezeték-rendszerekhez. Széles körben gyártják professzionális szelepszállítók, mint plZhejiang Liangyi Valve Co., Ltd., biztosítva a nemzetközi szabványoknak való megfelelést és a hosszú távú működési megbízhatóságot.

Hogyan működik a csonkra szerelt golyósszelep?

A csonkra szerelt golyóscsap működési elve egy rögzített golyós szerkezeten alapul, amely rugós vagy nyomásos ülésekkel kombinálva van. Amikor a szelep zárva van, a vezeték nyomása az elülső ülést a golyóhoz nyomja, biztosítva a szoros tömítést. Az alsó ülés rugós hajtású lehet a tömítés fenntartása érdekében még alacsony nyomáson is.

• A labdát a felső és az alsó csavarok rögzítik
• A szelepülékek axiálisan mozognak, hogy a golyóhoz tömítsék
• Az üzemi nyomaték nyomástól függetlenül alacsony marad
• A kettős blokkolás és kiürítés (DBB) funkció gyakran elérhető

Ez a mechanizmus biztosítja a zökkenőmentes működést, a csökkentett kopást és egyenletes tömítési teljesítményt a hosszú szervizciklusok során.

Miért stabilabb a csonkra szerelt golyósszelep?

A stabilitás a csonkra szerelt golyóscsapok egyik legjelentősebb előnye. Mivel a labda mechanikusan van alátámasztva, nem mozdul el ingadozó nyomás vagy hőmérséklet mellett.

A stabilitás legfontosabb előnyei a következők:

• Minimális deformáció nagy nyomás alatt
• Kisebb feszültség a tömítőfelületeken
• Meghosszabbított ülés és labda élettartama
• Megbízható működés kritikus leállítási alkalmazásokban

Ezek a tulajdonságok a csonkra szerelt golyóscsapokat különösen alkalmassá teszik a biztonság szempontjából kritikus rendszerekhez, mint például az átviteli csővezetékek és a vészleállító rendszerek.

Melyek a legfontosabb szerkezeti elemek?

A csonkra szerelt golyósszelep számos precíziós tervezésű alkatrészből áll, amelyek együtt működnek a teljesítmény és a tartósság érdekében.

Mely iparágak használnak csonkra szerelt golyósszelepeket?

Robusztus kialakításuknak és tömítési megbízhatóságuknak köszönhetően a csonkra szerelt golyósszelepeket széles körben használják számos iparágban.

• Olaj- és gázszállító vezetékek
• Petrolkémiai és vegyipari feldolgozó üzemek
• LNG és kriogén rendszerek
• Áramtermelő létesítmények
• Vízbefecskendezés és nagynyomású közművek

Ezen alkalmazások közül sok megköveteli az olyan szabványok betartását, mint az API 6D és az ISO 17292, amelyeket általában követnek az olyan gyártók, mint a Zhejiang Liangyi Valve Co., Ltd.

Hogyan hasonlítható össze a lebegő golyósszelepekkel?

A csonkra szerelt és az úszó golyóscsapok közötti különbség megértése segít a mérnököknek a megfelelő megoldás kiválasztásában.

Milyen anyagokat és szabványokat használnak általában?

Az anyagválasztás az üzemi közegtől, a hőmérséklettől és a nyomástól függ. A gyakori anyagok a következők:

• Szénacél (WCB, A105)
• Rozsdamentes acél (CF8, CF8M)
• Ötvözött acél magas hőmérsékletű kiszolgáláshoz

A csonkra szerelt golyóscsapokat általában olyan elismert szabványok szerint tervezték és tesztelték, mint az API 6D, API 608, ISO 14313 és ASME B16.34. Ezek a szabványok biztosítják a biztonságot, a felcserélhetőséget és a hosszú távú megbízhatóságot.

A szelepszabványokkal kapcsolatos további útmutatásért tekintse meg ezt az ipari szelepszabvány áttekintést.

Hogyan válasszuk ki a megfelelő csonkra szerelt golyósszelepet?

A megfelelő szelep kiválasztása megköveteli a működési feltételek és a rendszerkövetelmények szisztematikus értékelését.

1. Határozza meg a nyomás- és hőmérséklet-tartományt
2. Határozza meg a média jellemzőit
3. Erősítse meg a méretet és a csatlakozás típusát
4. Ellenőrizze a szükséges tanúsítványokat és szabványokat
5. Értékelje az automatizálási és működtetési igényeket

Egy tapasztalt gyártóval, például a Zhejiang Liangyi Valve Co., Ltd.-vel való együttműködés elősegíti a megfelelő kiválasztást, testreszabást és az értékesítés utáni támogatást.

Gyakran Ismételt Kérdések

Mi a fő előnye a csonkra szerelt golyóscsapnak?

A fő előny a kisebb üzemi nyomaték és a fokozott tömítési stabilitás, különösen a nagynyomású és nagy átmérőjű csővezeték-rendszerekben.

Hogyan éri el a tömítést a csonkra szerelt golyóscsap?

A tömítés nyomásrásegített vagy rugós ülésekkel érhető el, amelyek egy rögzített golyó felé mozognak, biztosítva a szoros elzárást változó nyomás mellett.

Miért részesítik előnyben a csonkra szerelt golyóscsapokat az olaj- és gázvezetékekben?

Nagy megbízhatóságot, kettős blokkolási és légtelenítési képességet, valamint hosszú átviteli távolságokon is stabil teljesítményt kínálnak.

Mely szabványok vonatkoznak a csonkra szerelt golyóscsapokra?

A közös szabványok közé tartozik az API 6D, az ISO 14313, az API 608 és az ASME B16.34, az alkalmazás követelményeitől függően.

Mennyi az élettartama a csonkra szerelt golyóscsapnak?

Megfelelő anyagválasztás és karbantartás mellett ezek a szelepek évtizedekig megbízhatóan működhetnek igényes ipari környezetben.
