Miért tervezték a hármas ofszet pillangószelepet három excentrikussal?

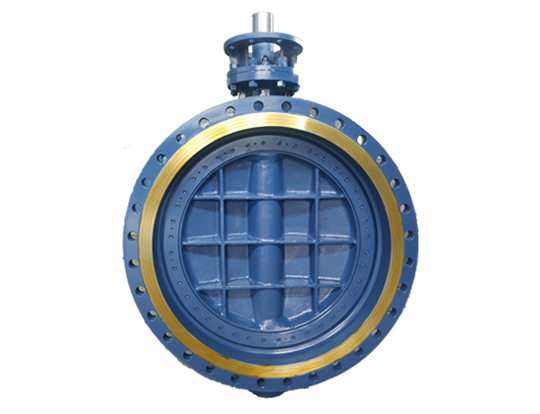

Ahármas eltolás pillangószelepegy ipari vezérlőszelep, amely három geometriai eltolódás révén érhető el. Az alapvető jellemző a szelep szár, a szeleplemez és a tömítő felület nem koncentrikus elrendezése. Tervezési célja a súrlódási veszteség és a hagyományos pillangószelepek magas hőmérsékletű tömítési hibáinak megoldása.

Akkor miért van szükség a hármas excentrikumok felülmúlására?

Az egyetlen excentricitás csak a súrlódástól való részleges leválasztást érheti el. A hármas kialakítás progresszív hatást eredményezhet. Az első excentricitási útmutató a kikapcsolódás, a második excentricitás optimalizálja az érintkezési utat, a harmadik excentricitás pedig önmegtőző pecsétet biztosít. A három közül az egyik hiánya a magas hőmérsékleten és a magas nyomás alatt nem megfelelő tömítőerőt vagy maradék súrlódást eredményez, és nem lesz képes megfelelni a nulla szivárgás szabványnak.

Ahármas eltolás pillangószelepElválasztja a forgási pályát és a tömítő felületet, úgy, hogy a fém tömítőgyűrű csak a bezárás pillanatában elasztikus deformáción menjen keresztül, elkerülve a hosszú távú kopást. Az egyetlen excentrikus szeleptesthez képest, amely a csomagolási szorító erőre támaszkodik, a hármas excentrikus maga a geometriai szerkezetre támaszkodik, hogy elérje a tömítést, ami jelentősen javítja a nyomásállóságot és az élettartamot.
