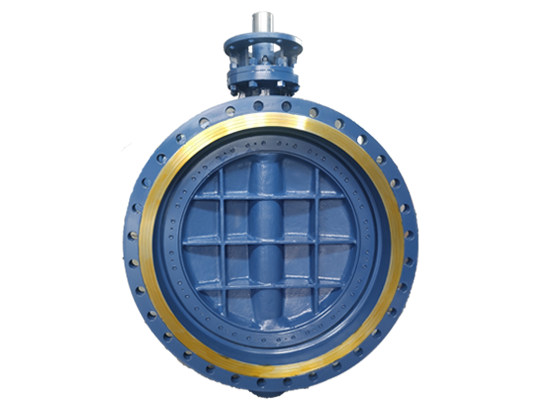

Háromszoros eltolású pillangószelep

A LYV®️ egy kínai minőségi háromszoros eltolású pillangószelep gyártó. Ez az ipari háromszoros eltolt pillangószelep kiváló minőségű fém és grafit többrétegű tömítőgyűrűt használ, amely lehetővé teszi a szelep nagy nyomású és magas hőmérsékleti körülmények közötti használatát. Megbízható tömítést és hosszú élettartamot érhet el nehéz munkakörülmények között, így a hármas excentrikus pillangószelepek számos hagyományos ipari rendszer alternatívája.

Kérdés küldése

Termék bemutatása

A LYV®️ Triple Offset Butterfly Valve egy ipari szelep, amely nagy teljesítményt ér el a három kulcspozíció eltolása révén. Ennek a szelepnek a lényege abban rejlik, hogy a pillangólemez nyitáskor azonnal teljesen leválik a szelepülékről, így nulla mechanikai súrlódás érhető el a nyitási és zárási folyamat során. Ez a kialakítás nemcsak kényelmesebbé teszi a működést, rendkívül alacsony kopású és jelentősen meghosszabbítja az élettartamot, hanem lehetővé teszi a robusztus fém kemény tömítés használatát, megbízhatóan alkalmazkodik a magas hőmérsékletű és nagynyomású munkakörülményekhez, és kiváló kétirányú tömítő hatást ér el. Ezért ez a nagy teljesítményű háromszoros eltolású pillangószelep különösen alkalmas olyan igényes forgatókönyvekre, mint a petrolkémia, az energia és az energia, valamint a nagy fűtési rendszerek, és ideális megoldás a csővezetékek hosszú távú stabil működésének biztosítására.

A LYV®️ Triple Offset Butterfly Valve szigorúan betartja a magas színvonalú gyártási folyamatokat, és pontosan ellenőrzi az öntvények minőségét annak biztosítása érdekében, hogy általános teljesítménye felülmúlja az iparág hasonló termékeit. Ez a háromkarimás eltolt pillangószelep többrétegű, kiváló minőségű fémből és grafitból készült tömítőgyűrűkkel van felszerelve, amelyek megbízható működést biztosítanak magas nyomáson és magas hőmérsékleten. Különféle tömítési lehetőségeket kínálunk a különböző munkakörülményekhez, például politetrafluoretilén vagy fém-fém tömítéseket. Ezenkívül egyedi szerkezeti kialakítása (opcionális) folyamatos nulla szivárgást biztosít kétirányú nyomás alatt, amelyet kétirányú tömített pillangószelepnek neveznek. Bővebb információért keressen bizalommallépjen kapcsolatba velünkjelenleg.

Műszaki adatok

Mérettartomány:

NPS 2”-88”; DN50-DN2200

Névleges nyomás:

150LB-600LB; PN6-PN64

Hőmérséklet tartomány:

-69 ℃ ~ 825 ℃ (a kialakítástól és a anyag)

Kapcsolatok vége:

Karima; Tompahegesztés; Ostya; Lug-ostya

Test anyagai:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

A lemez anyagai:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tömítőanyag:

420/304/316+grafit; PTFE; 304+STL; 316+STL

Ülés anyagai:

Integrál; 304/316/STL overlayhegesztés.

A szár anyagai:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Tervezés és gyártás Szabvány:

API 609

Szemtől szembe szabvány:

EN558-1

Csatlakozási szabvány vége:

ASME B16.4

Teszt és ellenőrzés Szabvány:

API 598

Jellemzők

■ Nulla szivárgás

■ Többrétegű tömítés

■ Három excentrikus tárcsakialakítás

■ Kétirányú (nem kötelező)

■ Kifújásgátló szár kialakítás

■ Fém-fém elérhető

■ Nagy átmérő

Mi az a háromszoros eltolt pillangószelep?

A háromszoros eltolt pillangószelep a nevét a tömítési kialakítás három excentricitásáról kapta. Ellentétben a hagyományos pillangószelepekkel, amelyeknek csak egy egyszerű forgótárcsával lehet elzárni. A háromszoros eltolt pillangószelep három excentricitást tartalmazott, amelyek lineárisan zárják a szelepet a szoros elzárásig. A középvonali pillangószelep és a háromszoros eltolt pillangószelep közötti különbség a tömítés elérésének módjában rejlik. A középvonali pillangószelep a tömítést a tömítőfelületek összenyomásával, míg a háromszoros eltolt pillangószelep a felületek érintkezésével valósítja meg a tömítést. Ezt nevezzük a vonaltömítés és az arctömítés közötti különbségnek. Ezért a háromszoros eltolt pillangószelep élettartama jobb lesz, mint a hagyományos koncentrikus pillangószelepé.

Hogyan válasszon a dupla eltolt pillangószelep és a háromszoros eltolt pillangószelep között az Ön igényei alapján?

● Válasszon dupla eltolt pillangószelepet

Ha az Ön munkakörülményei normál hőmérsékletűek, közepes nyomásúak és nem erősen korrozívak (például városi vízellátás, keringtető víz, szellőztető rendszerek), és jó tömítési teljesítményre és gazdaságosságra törekszik, akkor ez egy megbízható és költséghatékony választás.

● Válasszon egy háromszoros eltolású pillangószelepet

Ha a munkakörülmények magas hőmérsékletet, nagy nyomást, korrozív közegeket (például gőz, olaj és gáz, vegyi anyagok) foglalnak magukban, vagy abszolút nulla szivárgást, hosszú élettartamot és karbantartásmentességet igényelnek, a három excenteres pillangószelep professzionálisabb és megbízhatóbb választás, és a teljes birtoklási költsége kedvezőbb zord munkakörülmények között.

Miért válassza a LYV®️ szelepeket:

Több mint 30 éve gyártunk háromszoros eltolt pillangószelepet. A műhely 13000 négyzetméteren terül el, és több mint 50 fejlett CNC géppel rendelkezik. Mérnökeink és gyártócsapatunk gondoskodnak arról, hogy megrendelése kiváló minőségben és leggyorsabban kézbesítsen. A szelepszállítással is foglalkozunk. A szelepeket buborékos tasakok vagy papír borítják, hogy a festék ne sérüljön meg. A szelepet rétegelt lemezzel is rögzítettük, miután a szelepet a dobozba helyeztük. A rétegelt lemez házát le kell festeni a szükséges jelöléssel, hogy a szelep ne sérüljön meg a szállítás során.
