Termék Bevezetés

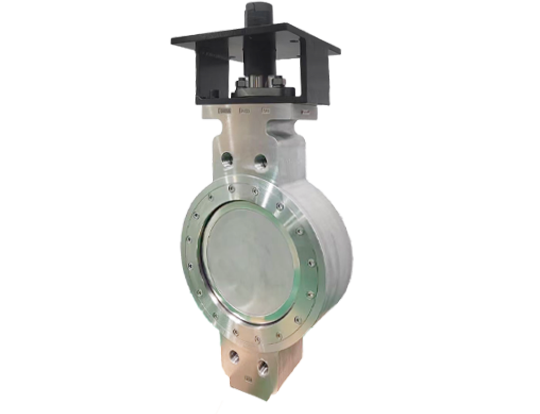

A LYV® nagyteljesítményű pillangószelepe a Double Offset tárcsa, a lebegő ülés kialakításával, ellenáll a nyomásnak a csővezeték mindkét oldaláról, és megtartja kiváló tömítési teljesítményét. LYV®️ Nagyteljesítményű pillangószelepek érhetők el ostya, karimás és ferde stílusú végcsatlakozásokhoz. A közepes tulajdonságtól és a hőmérséklettől függően vegye figyelembe az egyes alkalmazásokban. Az ülés választható lehet a PTFE, RTFE, FKM, Peek vagy Metal Seat kedveli az Inconel -t, vagy a króm ötvözet vagy az STL overlaying rozsdamentes acélból. Ha bármilyen műszaki támogatásra van szüksége, vagy további információkat szeretne megtudni, kérjük, vegye fel a kapcsolatot velünk.

Előírások

Mérettartomány:

NPS 2 ”-48”; DN50-DN1000

Névleges nyomás:

150LB-600 font; PN16-PN40

Hőmérsékleti tartomány:

-29 ℃～ 250 ℃（ a tervezéstől és anyag)

Végső kapcsolatok:

Karima; Ostya; Húz

Testanyagok:

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

Ülés anyagok:

PTFE/RPTFE/FKM/PEEK; Inconel; 304/316+STL; 304/316+CR

DISK ANYAGOK:

ASTM A351 CF8/CF8M/CF3/CF3M

STEM anyagok:

ASTM A182 F304/F316

Tervezés és gyártás Standard:

API 609

Fász-arc szabvány:

ASME B16.10/ EN558-1

Végső csatlakozási szabvány:

ASME B16.5/ ASME B16.25

Teszt és ellenőrzés Standard:

API 598

Jellemzők

■ Alacsony működési nyomaték.

■ Ez azt jelenti, hogy a szelepeket kisebb működtetővel illesztheti.

■ Cserélhető ülés

■ Ha a szelep valamilyen váratlan ok miatt megsérült, akkor az ülés néhány egyszerű lépéssel cserélheti ki.

■ Az üléseket tartalék alkatrészekként kell rendelnie, szelepekkel együtt.

■ Kétirányú nulla szivárgás tömítés

■ Tűzbiztonsági kialakítás (opcionális)

■ A gyakran és a gyors működést ellenállni.

■ A Blowout STEM kialakítása

Mi az a nagyteljesítményű pillangószelep:

A nagyteljesítményű pillangószelepet számos teljes és különleges körülményre hozták létre, mielőtt a szokásos pillangószelep már nem teljesítette a végfelhasználók követelményeit. A kettős eltolás és az ülés kialakítása lehetővé tette a pillangószelep használatát számos alkalmazásban és az iparágak széles skálájában. Beleértve a gőzt, a szénhidrogéneket, a magas hőmérsékletű alkalmazásokat és a nagynyomású alkalmazásokat. A nagyteljesítményű pillangószelep általában PTFE üléssel készül, amely képes kezelni a kémiailag reakcióképes és korrozív közegeket. Az ilyen típusú szelep kiváló teljesítményt nyújt a szolgáltatási élettartamban és a működési nyomatékban is, amely tükröződik abban, hogy gyakran és gyorsan működhet.

Mi a különbség a nagyteljesítményű pillangószelep és a hármas-eltolású pillangószelep között:

Hasonlítsa össze a nagy teljesítményű pillangószelepet. A hármas-offset pillangószelepnek további eltolása van a tömítő felületen, amely hasonló az excentrikus kúp szakasza. Ez a kiegészítő kúpszög a tárcsan lehetővé teszi, hogy a szelep alacsony súrlódással leállítson. Ami a termelést illeti, a hármas-eltolású pillangószelep kevesebb alkatrészt tartalmaz, mint a nagyteljesítményű pillangószelep. A gyárak a nagyteljesítményű pillangószelepnél alacsonyabb költségeket tudják szabályozni. Az alkalmazásokban a hármas eltolású pillangószelep hasonló, mint a nagy teljesítmény. És magas hőmérsékletű és nagynyomású pillangószelepeket képes előállítani, alacsonyabb költségekkel. A hármas-eltolású pillangószelep élettartama és teljesítménye azonban nem hasonlítható a nagyteljesítményű pillangószelephez.

Miért válassza a Lyv® rendszert:

Nagy teljesítményű pillangószelepet termelünk több mint 30 éve. A műhely 13000 négyzetméteres és több mint 50 fejlett CNC gépet tartalmaz. Mérnökök és produkciós csapatunk gondoskodik arról, hogy megrendelése magas színvonalú és leggyorsabb idővel rendelkezik. Mi is törődünk a szelep szállításával. A szelepek buborék tasakokkal vagy papírral tekercselnek, hogy a festék ne sérüljön meg. Rögzített szelepet is rögzítettünk a rétegelt lemezen, miután a szelepet a dobozba helyeztük. A rétegelt lemezes tokot a szükséges jelöléssel kell festeni, hogy megbizonyosodjon arról, hogy a szelep nem sérül -e a szállítás során.
