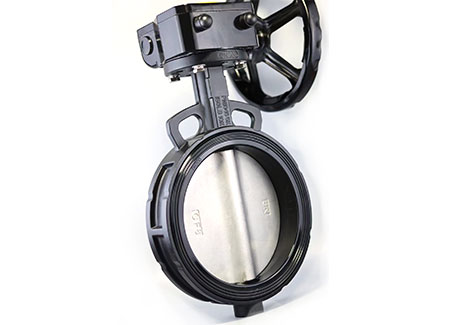

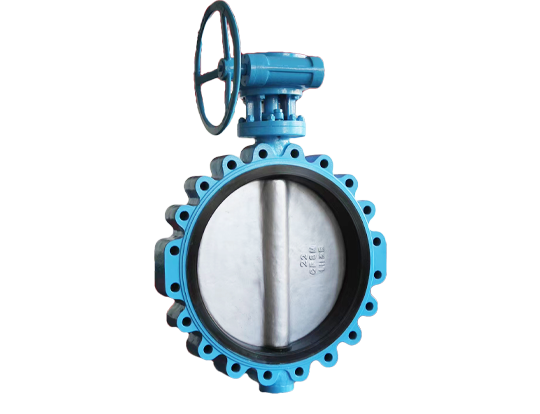

Koncentrikus ostya típusú pillangószelep

A LYV® egy bevált kínai minőségi koncentrikus lapka típusú pillangószelep gyártó. Ez egy univerzális koncentrikus pillangószelep, amely megfelel a nemzetközi főbb tervezési szabványoknak. Az ipari koncentrikus lapka típusú pillangószelep klasszikus szelepszár és pillangólemez koaxiális szerkezetet alkalmaz, nagy teljesítményű gumi szelepülékekkel kombinálva, megbízható kétirányú tömítést biztosítva. Ez a karimás koncentrikus pillangószelep kompakt felépítésével, gyors nyitásával és zárásával, egyszerű karbantartásával és magas költséghatékonyságával ideális választássá vált az áramlás szabályozására és elzárására a vízkezelésben, a HVAC-ban és az általános ipari csővezeték-rendszerekben.

Kérdés küldése

Termék bemutatása

A LYV® koncentrikus lapka típusú pillangószelep tervezése a csővezeték-szabályozás megbízható és gazdaságos megoldására összpontosít. Lényege a jól bevált és robusztus "koncentrikus" szerkezetben rejlik, amelyet a piac igazolt. A pillangólemez és a nagy tömítési teljesítményű gumiszelepülés közötti szoros együttműködés révén ez a nagy teljesítményű koncentrikus ostya típusú pillangószelep hatékony kétirányú levágást ér el. Ugyanakkor a szelep gyorsan működik, könnyen kezelhető, működése egyszerű és megbízható.

Hatékony koncentrikus ostya típusú pillangószelepként a pillangólemez vastagságát optimálisan tervezték. Teljesen nyitott állapotban minimális ellenállása van a folyadékkal szemben, hatékonyan csökkenti a rendszer nyomásveszteségét és javítja a szállítási hatékonyságot. Ezenkívül különféle anyagokból készült gumiüléses koncentrikus pillangószelepeket és gumi szelepülékeket (például EPDM és NBR) kínálunk, amelyek különböző közegjellemzők szerint konfigurálhatók, ezáltal korrózióálló karimás koncentrikus pillangószelepet hoznak létre, amely alkalmas enyhe korrozív környezetekhez, így bővítve a termék alkalmazási körét.

Széles körben univerzális koncentrikus pillangószelepként biztosítja a teljesítményt, valamint a rendkívül versenyképes beszerzési és használati költségeket.

Műszaki adatok

Mérettartomány:

NPS 2”-48”; DN50-DN1200

Névleges nyomás:

150LB-600LB; PN6-PN64

Hőmérséklet tartomány:

-69℃~825℃ (a kialakítástól és az anyagtól függ)

Kapcsolatok vége:

Karima; Tompahegesztés; Ostya; Lug-ostya

Test anyagai:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

A lemez anyagai:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tömítőanyag:

VITON/NBR/EPDM

Ülés anyagai:

Integrál; 304/316/STL fedőhegesztés.

A szár anyagai:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Tervezési és gyártási szabvány:

API 609

Szemtől szembe szabvány:

EN558-1

Szabványos csatlakozás vége:

ASME B16.4

Vizsgálati és ellenőrzési szabvány:

API 598

Jellemzők

■ Koncentrikus karima kialakítás – klasszikus szerkezet, megbízható kétirányú tömítési teljesítmény. A koncentrikus lapka típusú pillangószelep test karimával rendelkezik, amely biztosítja a stabil telepítést és megkönnyíti a csőcsatlakozást.

■ A szelep teljesen nyitható vagy zárható 90°-os elforgatással. Az üzemi nyomaték kicsi, és különféle meghajtási módokkal szerelhető fel, mint például kézi, pneumatikus vagy elektromos.

■ A szelepülék kiváló minőségű gumiból (például EPDM, NBR) készült, amely jó tömítési teljesítményt és könnyű cserét biztosít kopás után.

■ Az áramlási ellenállás alacsony, és a nyomásveszteség alacsony teljesen nyitott állapotban, ami segít megtakarítani a rendszer működési energiafogyasztását.

Melyek a koncentrikus lapka típusú pillangószelep tipikus alkalmazási forgatókönyvei?

Ezt a koncentrikus ostya típusú pillangószelepet sokoldalúsága és megbízhatósága miatt széles körben használják a következő területeken:

1. Települési és építési vízellátás és vízelvezetés: Víztisztító telepeken, szivattyútelepeken, épületek vízellátó és tűzvédelmi rendszereiben használják csőnyílások szabályozására és áramlás szabályozására.

2. HVAC: Hűtött víz, melegvíz és hűtővíz keringtető rendszerek az épületeken belül.

3. Általános ipari szolgáltatások: Hűtővíz, alacsony nyomású levegő és nem erősen korrozív technológiai csővezetékek olyan iparágakban, mint az energiaipar, az élelmiszeripar és a könnyűipar.

4. Szennyvízkezelés: Alkalmas csővezetékek szállítására közepes víz és szennyvíz stb.

Gyártási szabványok

A Concentric Wafer Type Butterfly Valve teljes tervezési és gyártási folyamata szigorúan követi a nemzetközi általános szabványokat, biztosítva a termék felcserélhetőségét, biztonságát és megbízhatóságát. A főbb szabványok, amelyeknek megfelel, a következők:

●Terméktervezési szabványok: API 609 (pillangószelepekhez), ASME B16.34 (szelepházakhoz).

●Karimás csatlakozási szabvány: ASME B16.5, EN 1092 stb., biztosítva a zavartalan csatlakozást hazai és külföldi csővezetékekkel.

●Szerkezeti méretszabvány: ASME B16.10, amely biztosítja a beépítési méretek szabványosítását.

●Anyagszabványok: A kulcsfontosságú alkatrészek anyagai megfelelnek a vonatkozó anyagspecifikációknak, például az ASTM-nek.

●Nyomáspróba: A gyár elhagyása előtt a héj szilárdsági vizsgálatát és a tömítési teljesítménytesztet szigorúan a vonatkozó szabványoknak megfelelően kell elvégezni.
