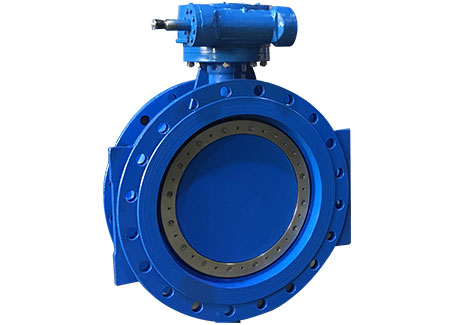

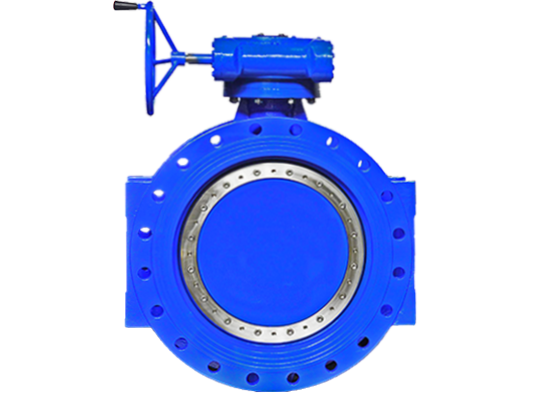

Dupla excenteres, rugalmas ülékes pillangószelep

A LYV® Kína egyik vezető minőségi dupla excenteres, rugalmas ülésű pillangószelep-szállítója. Ez egy általános célú ipari szelep kiváló teljesítménnyel és széleskörű alkalmazási lehetőséggel. Ez az ipari kettős excentrikus, rugalmas ülésű pillangószelep a szelepszár és a pillangólemez kettős excentrikus kialakítását alkalmazza, nagy teljesítményű rugalmas szelepülékekkel kombinálva, egyensúlyt teremtve a könnyű nyitás és zárás, a megbízható tömítés és a hosszú élettartam között. Nagy teljesítményű, dupla excenteres eltolású, rugalmas ülékes pillangószelepként gazdaságos és hatékony vezérlési választás városi vízellátáshoz, HVAC- és ipari csővezeték-rendszerekhez.

Kérdés küldése

Termék bemutatása

A LYV® dupla excenteres, rugalmas ülékes pillangószelep fő előnye a zseniális "kettős eltolásos" szerkezetben rejlik, amely rendkívül jól teljesít a könnyű kezelhetőség és a hosszan tartó tömítés tekintetében. Ez a karimás dupla eltolású, rugalmas ülésű pillangószelep minimálisra csökkenti az ellenállást a nyitással és a gyakori szelepzáráskor is csővezetékek. Eközben az egyedülálló kioldó mozgás jelentősen csökkenti a tömítés kopását, a nagy teljesítményű elasztikus szelepülékkel kombinálva pedig hosszú távú megbízható tömítő hatást biztosít.

Műszaki adatok

Mérettartomány:

NPS 2”–56”; DN150-DN1400

Névleges nyomás:

150 LB; PN6-PN40

Hőmérséklet tartomány:

-40 ℃ ~ 125 ℃ (a kialakítástól és a anyag)

Kapcsolatok vége:

Karima

Test anyagai:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

A lemez anyagai:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Tömítőanyag:

EPDM; VITON

Ülés anyagai:

Integrál; 13Cr/304/316 overlayhegesztés.

A szár anyagai:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Tervezés és gyártás Szabvány:

API 609

Szemtől szembe szabvány:

EN558-1

Szabványos csatlakozás vége:

ASME B16.4

Teszt és ellenőrzés Szabvány:

API 598

Tipikus alkalmazási forgatókönyvek

●Önkormányzati vízellátó rendszer: Széles körben használják a települési vízellátó és vízelvezető hálózatokban, különösen ideális választás a vízvezetékekhez, karimás, dupla eltolt, rugalmas ültetett pillangószelephez vízvezetékekben, vízüzem kiürítésére, hálózati elosztásra és regionális szigetelésre.

●Épületi HVAC: Alkalmazható a hideg- és melegvíz keringtető rendszerekhez, hűtőtornyokhoz és az épületeken belüli klímaberendezésekhez, áramlásszabályozáshoz és lekapcsoláshoz.

●Általános ipari folyamatok: Az olyan iparágakban, mint az energiaipar, a vegyipar és az élelmiszeripar, keringő víz, tűzoltóvíz, alacsony nyomású levegő és nem erősen korrozív közegek kezelésére használják.

● Nagy átmérőjű csővezetékek alkalmazása: A DN150-DN1400 dupla eltolt rugalmas ülékes pillangószelep széles átmérőjű lefedettsége miatt különösen alkalmas nagy átmérőjű víz- és gázfővezetékekhez különböző gyárakban és infrastruktúrában.

Mi a fénypontja a dupla excenteres, rugalmas ülésű pillangószelepünknek?

■ A kettős excenteres kialakítás körülbelül kétharmadával csökkenti a nyitó és záró súrlódási erőt, kényelmessé téve a kézi működtetést, és jelentősen csökkenti a működtető szerkezet konfigurációs költségeit.

■ Kiváló minőségű gumiból (például EPDM, NBR) vagy politetrafluoretilénből (PTFE) készült rugalmas szelepülékeket alkalmaznak, amelyek kiváló tömítési teljesítményt, alacsony súrlódást és kopást, valamint a szelep hosszú élettartamát biztosítják.

■ A kiváló szerkezeti kialakítás megbízható kétirányú tömítési teljesítményt biztosít normál üzemi nyomás mellett, a beépítési irány minimális korlátozása mellett.

■ A pillangólemezt vékonyra és karcsúra tervezték. Teljesen nyitott állapotban rendkívül alacsony ellenállást biztosít a közeg áramlásával szemben, ami segít csökkenteni a rendszer működésének energiafogyasztását.

■ Az azonos átmérőjű tolózárakhoz képest rövidebb szerkezeti hossza és könnyebb a súlya, amivel helyet takarít meg. A szelepülés általában online cserélhető, így a karbantartás egyszerű és kényelmes.
