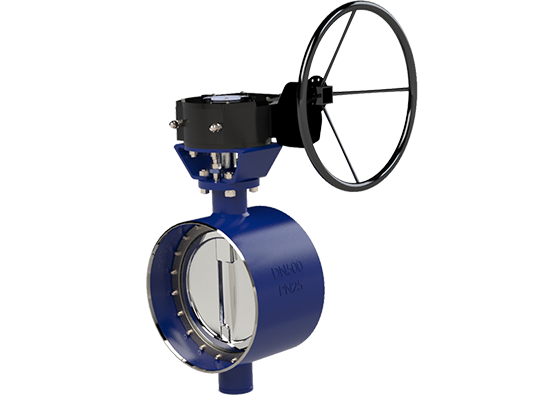

Fémből fémre tompahegesztett pillangószelep

A LYV® tompahegesztett fém-fém pillangószelep egyedi U-alakú cserélhető üléskialakítással rendelkezik, amely megbízható tömítést biztosít a rugalmas fészek összenyomódása ellen, ha a tárcsa zárja. És szivárgásmentes tömítést biztosít kétirányú nyomáson.

Kérdés küldése

Bevezetés
Adatlap
Fényképek
Árazás

Műszaki adatok

Mérettartományban:

NPS 2”-48”; DN50-DN1000

Névleges nyomás:

150LB-600LB; PN16-PN40

Hőmérséklet tartomány:

-29℃～250℃ (a kialakítástól és az anyagtól függ)

Kapcsolatok vége:

Test anyagai:

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

Ülés anyagai:

PTFE/RPTFE/FKM/PEEK; INCONEL; 304/316+STL; 304/316+Cr

A lemez anyagai:

ASTM A351 CF8/CF8M/CF3/CF3M

A szár anyagai:

ASTM A182 F304/F316

Tervezési és gyártási szabvány:

API 609

Szemtől szembe szabvány:

ASME B16.10/ EN558-1

Csatlakozási szabvány vége:

ASME B16.5/ ASME B16.25

Vizsgálati és ellenőrzési szabvány:

API 598

Jellemzők

■ Kétirányú tömítettség

■ Teljesen fém tömítőszerkezet

■ Megbízható tömítési teljesítmény

■ Nulla szivárgás

■ Cserélhető ülés

■ Triple offset kialakítású.

■ Kifújásgátló szár

Mi a különbség a laminált ülés és a fém-fém ülés között?

A laminált ülésű pillangószelep egy hagyományos kialakítású háromszoros eltolt pillangószelep, általában fém + grafit tömítőszerkezet. Többen ismerik a piacon, mint a legelterjedtebb tripla eltolt pillangószelepet. És könnyebb feldolgozni és előállítani. A tompahegesztett fém-fém pillangószelep keményötvözetből készült, teljesen fém szerkezettel van tömítve, amely hosszabb élettartamot tesz lehetővé, és alkalmas a tisztasági követelményeket támasztó közegekre. De a tömítőfelületre vonatkozó magasabb pontossági követelmények miatt viszonylag nehezebb megmunkálni. Tehát a költség magasabb lesz, mint a laminált ülés pillangószelepe.
